Unser Partner Nikon hat in seiner Rubrik Service & Support einen interessanten Artikel zum Advanced Wireless Lighting (kurz: AWL), dem kabellosen Fotografieren mit Blitz, veröffentlicht. Neben grundlegenden Informationen gibt es auch ausführliche Hinweise, wie AWL mit Nikon-Equipment gelingt, was wie einzustellen ist und wo Kompatibilitäten nachgeschaut werden können.
Das kabellose Fotografieren mit Blitz hat viele Vorteile. Es ist einfach installiert, tragbar, leicht und reduziert, insbesondere bei Verwendung im Freien, Sicherheitsprobleme. Blitzgeräte sind klein und können fast überall platziert werden. Das gibt Ihnen Flexibilität und erhöht Ihre Möglichkeiten der kreativen Beleuchtung, während weiterhin TTL-Messungen von der Kamera aus durchgeführt werden.
Eine Kombination von CLS-kompatiblen Kameras und Blitzgeräten ermöglicht drahtlose Multiblitzfotografie, die als Advanced Wireless Lighting (AWL) bezeichnet wird. Es gibt zwei Haupttypen von AWL, optisch gesteuerte und funkgesteuerte, wie weiter unten beschrieben.
Optisch gesteuerte AWL
Das Slave-Blitzgerät wird mit Infrarotlicht bis zu einer Reichweite von ca. 10 m mit den folgenden Methoden ausgelöst. Entfernte Blitzgeräte müssen in direkter Sichtverbindung positioniert werden, da ein Hindernis die Auslösung verhindert.
- Verwenden einer digitale Spiegelreflexkamera mit dem integrierten Blitz als Master-Blitzgerät.
- Verwenden eines externen Blitzgerätes als Master-Blitzgerät.
- Verwenden des SU-800 als IR-Blitzfernsteuerungseinheit.
Funkgesteuerte AWL
Da Radiowellen durch Hindernisse hindurchgehen, kann das Blitzgerät auch ohne Sichtverbindung positioniert werden und dennoch ausgelöst werden.
- Verwenden der Funkfernsteuerung WR-R10/WR-A10 als Blitzfernsteuerungseinheit.
- Verwenden von Funksteuerung und optischer Steuerung gleichzeitig.

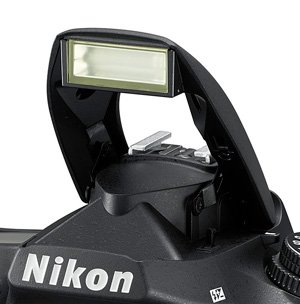

1. Optisch gesteuerte AWL bei Verwendung einer digitalen Spiegelreflexkamera mit dem integrierten Blitz als Master-Blitzgerät
Das integrierte Blitzgerät kompatibler Kameras* kann im Master-Steuerungsbetrieb verwendet werden, um kabellose Blitzgeräte auszulösen. Verwenden Sie das Menü »Individualfunktionen« der Kamera für den Master-Steuerungsbetrieb. Klappen Sie das integrierte Blitzgerät aus, stellen Sie das kabellose Blitzgerät auf die Fernbedienung ein, konfigurieren und testen Sie, ob es wie erwartet auslöst. Nicht alle digitalen Spiegelreflexkameras‘ mit integriertem Blitzgerät verfügen über den Master-Steuerungsbetrieb. Prüfen Sie in der folgenden Tabelle oder in Ihrem Benutzerhandbuch die Kompabilität.
Der Master-Steuerungsbetrieb kann im Menü »Individualfunktionen« der Kamera eingestellt werden.
Menü für den Master-Steuerungsbetrieb (Master / Sender) | Kompatible Blitzgeräte (Slave / Empfänger) | Übertragungsbereich (ca.) |
*Integriertes Blitzgerät: D70, D70S, D80, D90. D300, D300S, D600, D610, D700, D750, D800, D800E, D810, D810A. D7000, D71000, D7200, D7500. COOLPIX P7800, P7700 | SB-500, SB-600, SB-700, SB-800, SB-900, SB-910, SB-5000 and SB-R200 | Ungefähr 10 m oder weniger, wenn das Slave-Blitzgerät zur Vorderseite des Master-Blitzgeräts zeigt. Ungefähr 5–7m, wenn das Slave-Blitzgerät beiderseits des Master-Blitzgeräts positioniert ist (in einem Winkel von 30–60 °). Diese Bereiche variieren je nach Umgebungslicht geringfügig. |

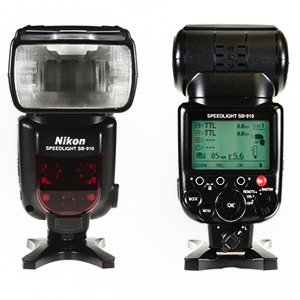

2. Optisch gesteuerte AWL bei Verwendung eines externen Blitzgeräts als Master-Blitzgerät
Ein externes Blitzgerät, das an den Zubehörschuh der Kamera angeschlossen ist, fungiert als Blitzfernsteuerungseinheit, um andere kabellose Blitzgeräte auszulösen.
- Stellen Sie das Blitzgerät an der Kamera auf Master-Steuerungsbetrieb.
- Stellen Sie die Kamera auf Master-Steuerungsbetrieb ein.
- Stellen Sie das kabellose Blitzgerät auf die Fernbedienung ein, konfigurieren und testen Sie, ob es wie erwartet auslöst.
Menü für den Master-Steuerungsbetrieb (Master / Sender) | Kompatible Blitzgeräte (Slave / Empfänger) | Übertragungsbereich (ca.) |
SB-500, SB-700, SB-800, SB-900, SB-910, SB-5000 | SB-500, SB-600, SB-700, SB-800, SB-900, SB-910, SB-5000 and SB-R200 | Ungefähr 10 m oder weniger, wenn das Slave-Blitzgerät zur Vorderseite des Master-Blitzgeräts zeigt. Ungefähr 5–7 m, wenn das Slave-Blitzgerät beiderseits des Master-Blitzgeräts positioniert ist (in einem Winkel von 30–60 °). Diese Bereiche variieren je nach Umgebungslicht geringfügig. |
Ausführliche Informationen zum Einstellen des Master-Steuerungsbetriebs mit einem externen Blitzgerät finden Sie im Benutzerhandbuch des Blitzgerätes.

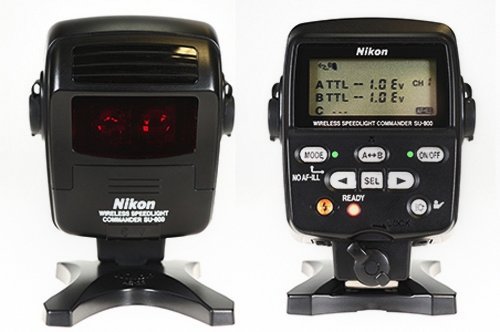

3. Optisch gesteuerte AWL bei Verwendung des SU-800 als IR-Blitzfernsteuerungseinheit.
Eine IR-Blitzfernsteuerungseinheit SU-800, die an den Zubehörschuh der Kamera angeschlossen ist, löst die kabellosen Blitzgeräte aus. Die SU-800 hat selbst keinen Blitz, kann aber Blitzgeräte kabellos auslösen.
- Stellen Sie die SU-800 auf den gewünschten Modus ein.
- Stellen Sie das/die kabellose(n) Blitzgerät(e) auf die Fernbedienung ein.
- Konfigurieren und testen Sie, ob es wie erwartet auslöst.
Menü für den Master-Steuerungsbetrieb (Master / Sender) | Kompatible Blitzgeräte (Slave / Empfänger) | Übertragungsbereich (ca.) |
Serie Df, D2, D3-Serien, D4, D4S (v1.2 oder später), D5, F6. D40-Serie, D60, D70-Serie, D90. D200, D300-Serie, D500, D600, D610, D700, D750, D800-Serie, D810-Serie, D850. D3000, D3100, D3300, D3400, D5000, D5100, D5200, D5300, D5500, D7000, D7100, D7200, D7500 COOLPIX P6000, P7000, P7100, P7700, P7800 | SB-500, SB-600, SB-700, SB-800, SB-900, SB-910, SB-5000 and SB-R200 | ca. 4 m |
Ausführliche Informationen zum Einstellen des Master-Steuerungsbetriebs mit der SU-800 finden Sie im Benutzerhandbuch.

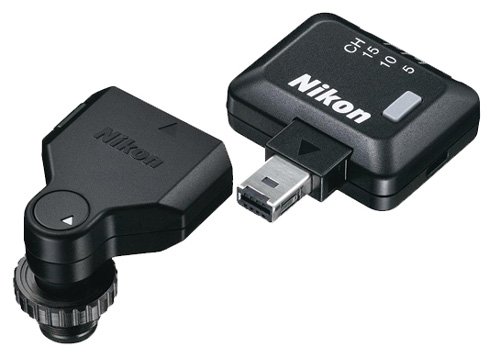

4. AWL mit Funksteuerung bei Verwendung der Funkfernsteuerung WR-R10/WR-A10 im Master-Steuerungsbetrieb.
Eine kabellose Fernsteuerung WR-R10, das an den 10-poligen Anschluss der Kamera angeschlossen ist, fungiert als Blitzfernsteuerungseinheit, um kabellose Blitzgeräte auszulösen.
- Konfigurieren Sie die WR-R10/WR-A10 im Menü der Kamera.
- Stellen Sie das/die funkgesteuerte(n) kabellose(n) Blitzgerät(e) auf die Fernbedienung ein.
- Konfigurieren und testen Sie, ob es wie erwartet auslöst.
Hinweis: WR-R10 muss auf die Firmware-Version 3.00 aktualisiert werden, damit die funkgesteuerte AWL möglich ist. Schließen Sie die WR-R10 an die Kamera an und überprüfen Sie die Firmware-Version über die Kamera-Menüs. Sie wird mit einem ‚W‘ angezeigt. Falls eine Aktualisierung der Firmware-Version erforderlich ist, wenden Sie sich an einen Nikon-Kundendienst.
Menü für den Master-Steuerungsbetrieb (Master / Sender) | Kompatible Blitzgeräte (Slave / Empfänger) | Übertragungsbereich (ca.) |
WR-R10 (mit WR-A10): D5, D500, D850 Nur für WR-R10: D7500 | SB-5000 | 30 m |
Für eine technische Anleitung zur AWL mit Funksteuerung klicken Sie hier.
Für eine Videoanleitung zum SB-5000 und AWL mit Funksteuerung klicken Sie hier.
5. Verwenden von Funksteuerung und optischer Steuerung gleichzeitig
Es ist möglich, eine Kombination von optischer und funkgesteuerter AWL zu verwenden. So müssen Sie nicht Ihr gesamtes System auf einmal von einem optisch gesteuerten auf ein funkgesteuertes umstellen, sondern können es mit der Zeit aufbauen. Kameras mit dieser doppelten Funktionalität sind begrenzt: D5, D500, D850 und D7500. Der Master-Steuerungsbetrieb kann mit dem integrierten Blitzgerät (D7500) oder SB-700, SB-500 und SU-800 für die optische Steuerung geliefert werden.
Kameras | Optisch gesteuert | Funkgesteuert | |||
Blitzfernsteuerungseinheit /Master-Blitzgerät | Slave-Blitzgerät | Blitzfernsteuerungs- einheit | Slave-Blitzgerät | ||
Gruppe A, B | Gruppe C | Gruppe D, E, F | |||
SB-5000, SB-700, SB-500, SB-R200 | SB-5000, SB-700, SB-R200 | SB-5000 | |||
D5, D500, D850 | SU-800 | Ja | Ja | WR-R10 (mit WR-A10) | Ja |
SB-700, SB-500 | Ja | Nein | |||
D7500 | Integriertes Blitzgerät (im Master-Steuerungsbetrieb)* | Ja | Nein | WR-R10 | Ja |
Hinweis: Bei zeitgleicher Nutzung von optisch gesteuerten und funkgesteuerten Systemen kann das SB-5000 nicht als Master-Blitzgerät des optisch gesteuerten Systems dienen. Gruppe A/B und Kanäle 1-4 können im Master-Steuerungsbetrieb genutzt werden.
Für eine vollständige Kompatibilitätsübersicht der digitalen Spiegelreflexkameras und Blitzgeräte klicken Sie hier.
Bilder und Texte: © Nikon Deutschland GmbH.
