Nikon D610 nach Verschluss-Schaden so weit wie möglich restauriert

[Beuteltier]

Hallo Leute,

ein Forenmitglied verkaufte mir seine Nikon D610 mit allem Zubehör (Batteriegriff, Ladegerät, zwei Akkus) in der OVP,
weil sich der Verschluss bei etwa 80.000 Auslösungen zerlegt und dabei das Filterglas des Bildsensors verkratzt und das Kameragehäuse mit kleinen Splittern der Verschlusslamellen versaut hatte.

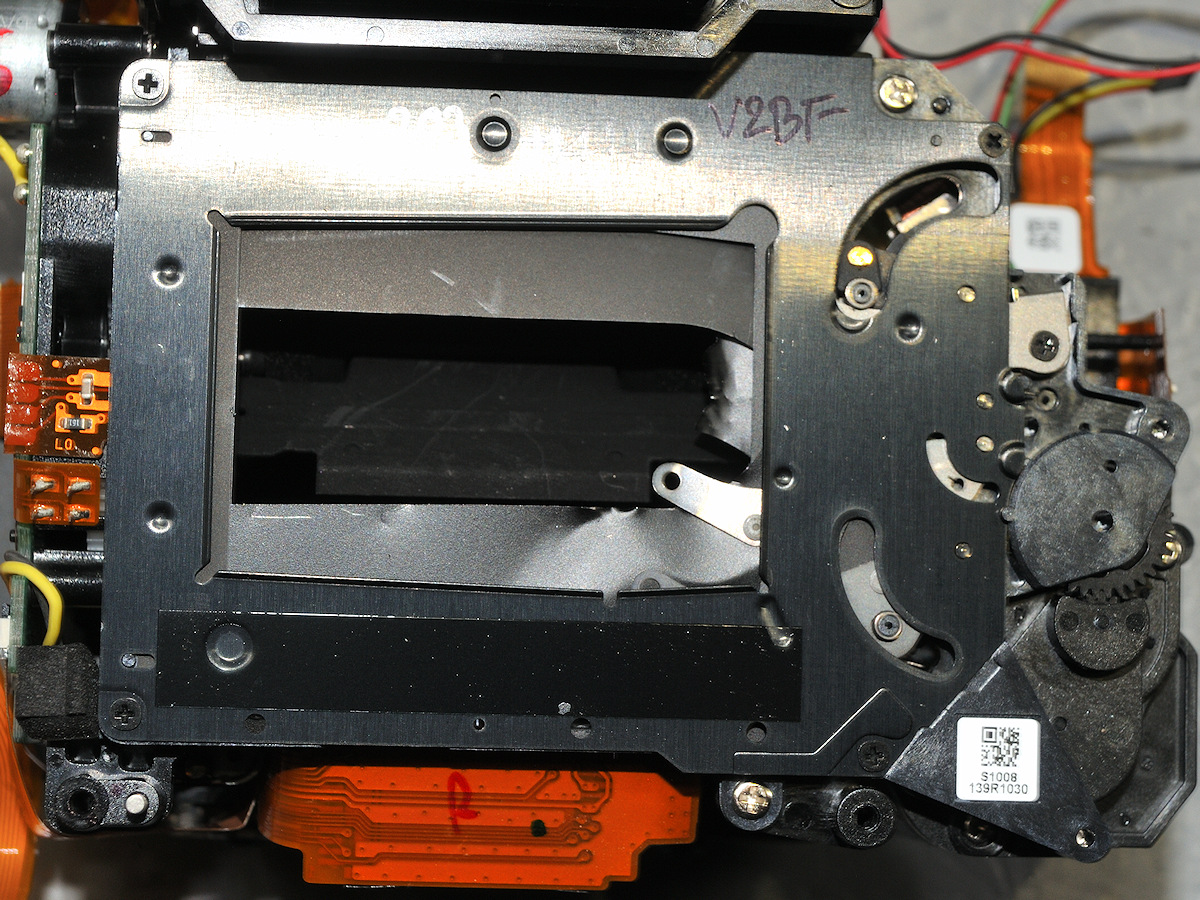

Die auf dem Foto fehlenden Lamellen hatte ich noch im zusammengebauten Zustand heraus genommen, um zu sehen, ob eine Reparatur ohne Austausch des Bildsensors (was teurer gekommen wäre als eine neue Gebrauchte) sinnvoll ist.

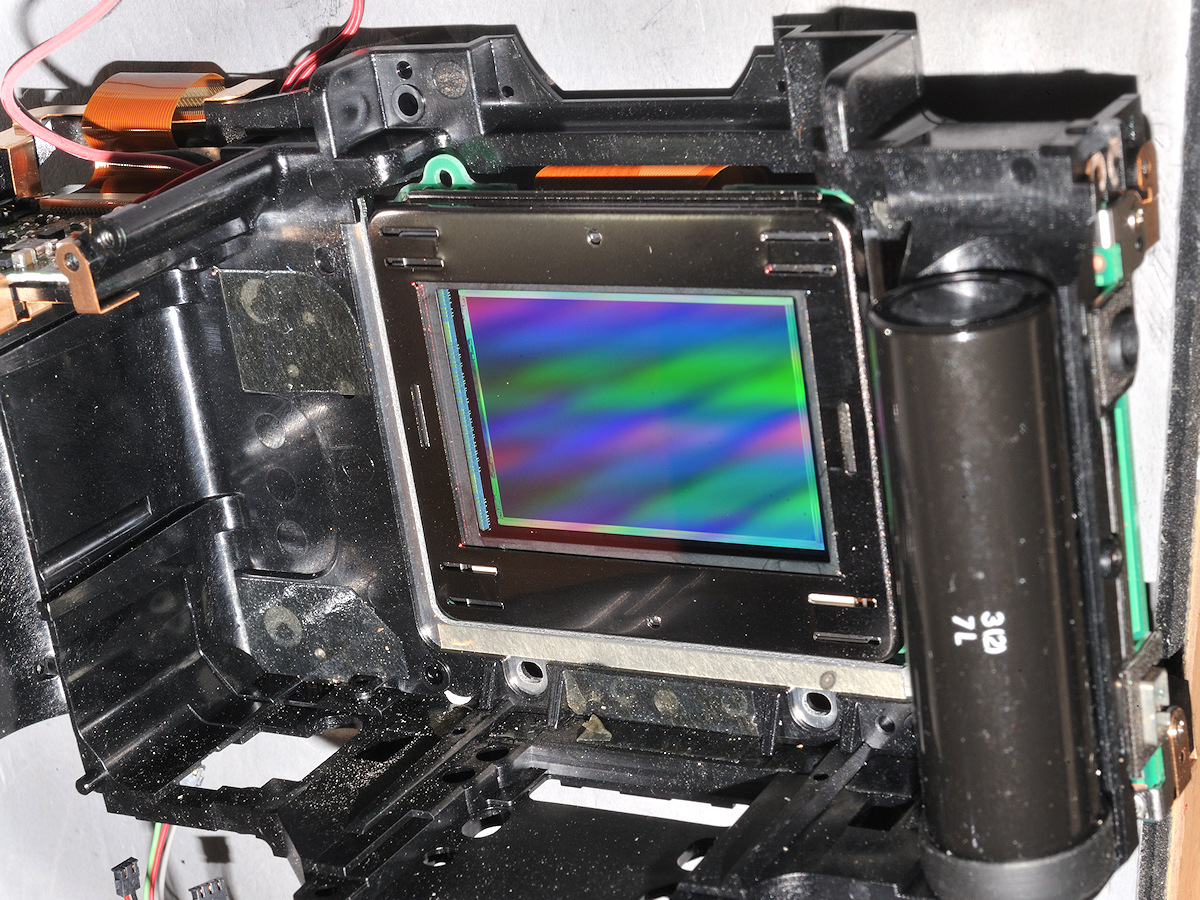

Ich habe mir einen neuen Verschluss besorgt, die Kamera zerlegt, den defekten Verschluss ausgebaut, den Bildsensor so weit möglich gereinigt und die Splitter und Krümel des Verschlusssterbens herausgeblasen.

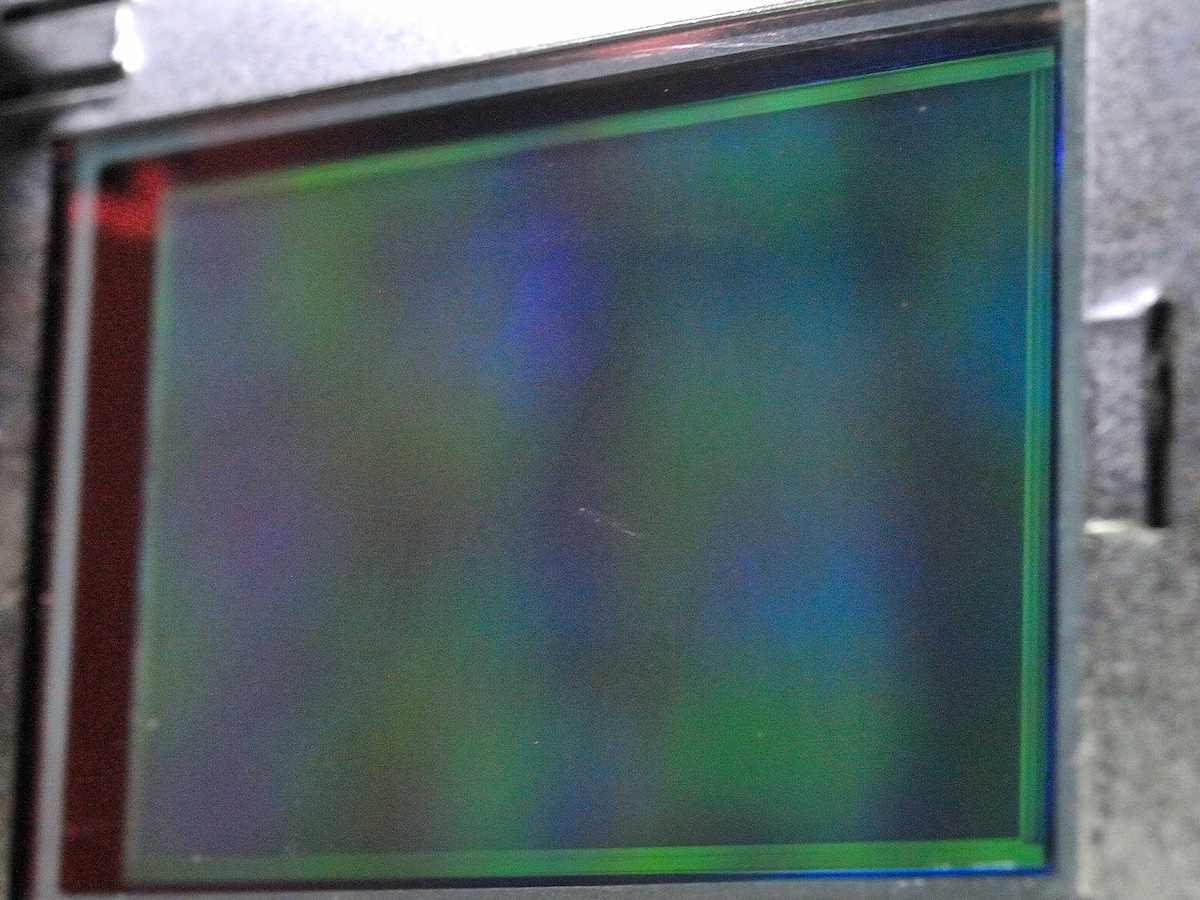

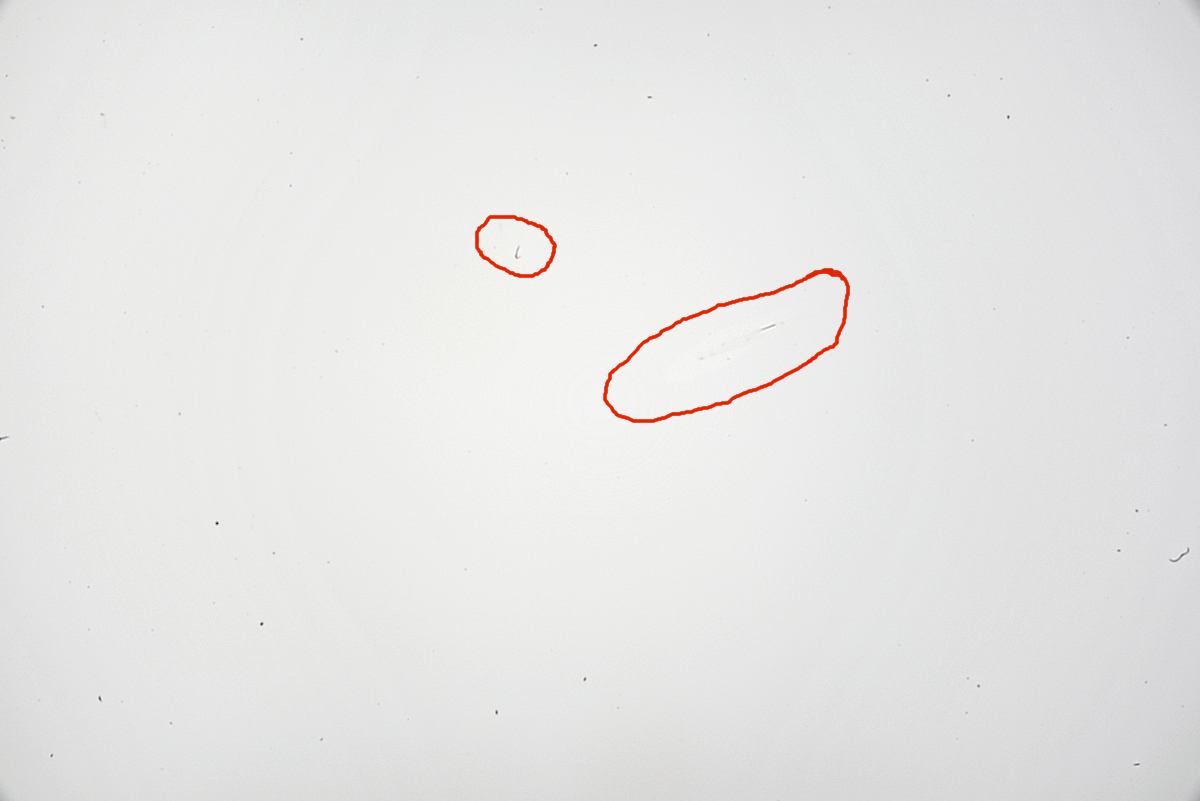

Die zwei Kratzer auf dem Filterglas sind zwar deutlich sichtbar

lassen sich aber ebenso wie die Krümel auf dem Filterglas wegstempeln.

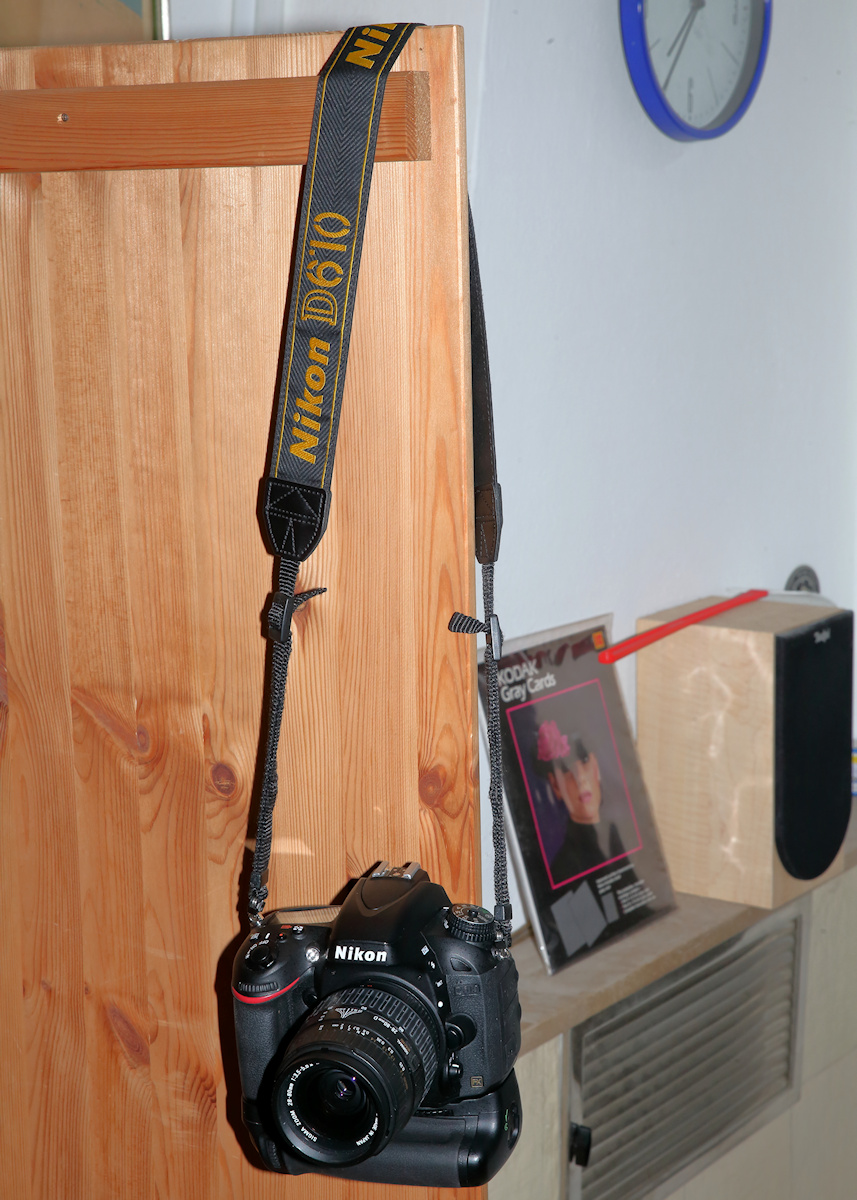

Somit habe ich jetzt eine D610, die ich zum Testen von Objektiven und auch für Fotos einsetzen kann.

Klicken zum Weiterlesen...



[dembi64]

kann man das Filterglas nicht einfach entfernen und was wäre die Folge daraus ?



[Gianty]

Mal eine Frage zu solch einem Verschlussschaden:

Ist das ein übliches Schadensbild oder ist ein Vogel in den Verschluss geflogen?

Sieht aus als wäre mechanisch auf den Verschluss eingewirkt worden ( hatte mal einen Kollegen, der im Dunkeln mit einem Schraubendreher den Film aus seiner LEICA R7 retten wollte. Sah interessant aus.... )



[Beuteltier]

Wenn eine Verschlusslamelle in der Schließbewegung nicht mehr zwischen ihre Schwestern, sondern daneben geht,
gibt es eine Kerbe und die Lamelle ist verbogen. Bei jedem weiteren Schließvorgang zerstört sich der Verschluss zunehmend.
Bei dieser D610 war übrigens heftiger Abrieb am Verschlussaufzugshebel (aus Kunststoff) erkennbar,
daher vermute ich als Ursache kein "in den Verschluss greifen" sondern schlicht Verschleiß durch harte Staubkörner.



[shovelhead]

Das Innere der Kamera ist ja vollkommen zugesaut. Sind das alles Splitter oder Fragmente?



[Beuteltier]

Nachtrag: Entweder ist es mir nicht ganz gelungen, die Krümel des Kunststoffabriebs aus dem Gehäuse zu entfernen,
oder ich habe einen Verschluss erhalten, der die gleichen Probleme hat, wegen der viele D600 in einer Rückrufaktion einen neuen Verschluss bekamen. Jedenfalls habe ich immer wieder ein paar Krümel auf dem Sensor, wenn ich mehrere Aufnahmen hintereinander mache, ohne die Kamera zwischendurch auszuschalten (wobei sie eine Sensorreinigung durchführt).



[Bilderbastler]

Ich oute mich mal als der ehemalige Besitzer der betroffenen Kamera. Ich hatte diese vor rd. 2 1/2 Jahren in einem Fotofachgeschäft gebraucht gekauft und war, bis zum Verschlusscrash, auch sehr zufrieden. Den Internen Zustand (Verschmutzung, Staub usw.) kann man ja nur sehen, was man bei abgenommenem Objektiv im Spiegelkasten vorhanden ist. Und das war zum Zeitpunkt des Kaufes alles, soweit erkennbar, sauber.
Der Schaden kam dann aus heiterem Himmel, als ich bei einer Falknershow einen Wüstenbussard aufgenommen habe. Die beiden Aufnahmen sind praktisch direkt nacheinander gemacht worden (hier ohne Bearbeitung, leidglich verkleinert auf Forenformat). Das Zweite Bild mit der erkennbaren Verschlusslamelle ist das letzte Foto, dass ich mit der Kamera machen konnte. Danach war Schluss. Auffällig ist, dass beim ersten Bild praktisch keine Sensorflecken zu sehen sind, während auf der zweiten Aufnahme Flecken deutlich sichtbar sind.



[Gianty]

Hatte der Vorbesitzer bestimmt so ein Gummischutz über dem Gehäuse, so dass es von aussen gut aussah.



[Beuteltier]

Update:

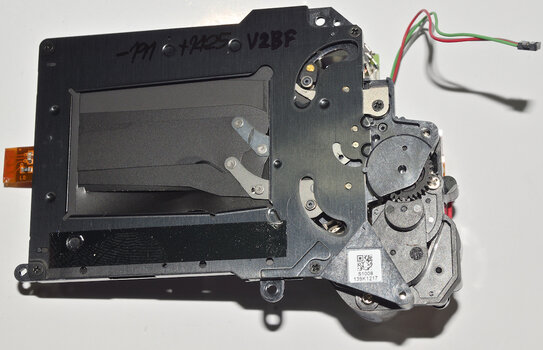

Nachdem ich vor drei Monaten eine D600 mit defektem Verschluss 100%ig erfolgreich reparieren konnte - der Verschluss war noch nicht zerbrochen - und meine D610 mit dem neuen Verschluss schon ein paar tausend Auslösungen gemacht hat, habe ich mich getraut, eine kurz vor Pfingsten mir geschenkte D610 mit schwerem Verschlussschaden wieder mit einem neuen Verschluss zu versehen.

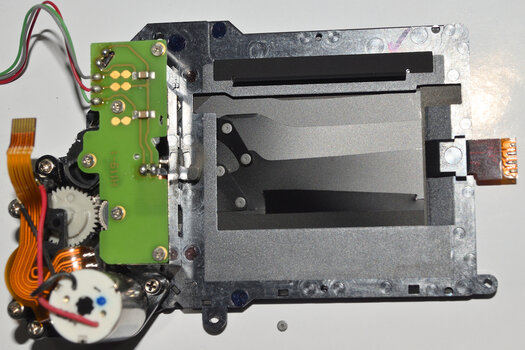

Auf dem zweiten Foto sieht man nun auch die Ursache für den Verschluss-Tod: Wie ich schon am 31.10.2021 vermutete, fällt eine Niete raus (Bildmitte ganz unten), woraufhin die Lamellen "ausser Takt" geraten und sich alles verbiegt, verkantet und zerreisst.

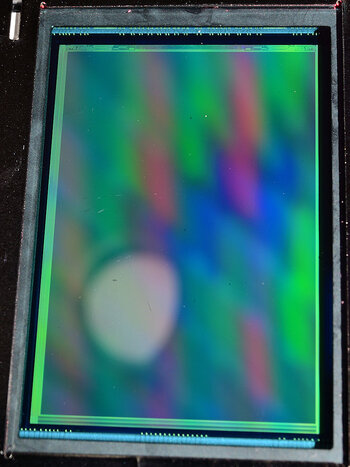

Aber auch diesmal hat der Verschluss-Tod den Bildsensor verkratzt:





Daraus lerne ich, dass es sich nicht rentiert, eine D600 oder D610 mit einem neuem Verschluss zu versehen, wenn der bereits von außen sichtbar sich teilweise zerlegt hat.

Übrigens hatte diese D610 sogar schon über 112.000 Auslösungen geschafft, bis der Verschluss zerfiel - der Kunststoff-Abrieb des Verschlussaufzughebels war hier besonders stark (auf dem zweiten Foto als gelbgrauer Staub erkennbar).
