Sorry, heute war ein Stresstag. Ich muss die Fotos etwas verschieben. Aber wir können ja einmal mit dem Begleittext anfangen.

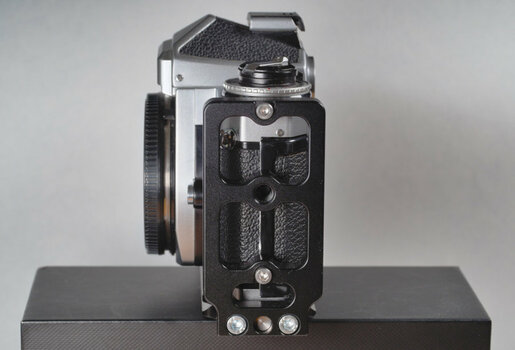

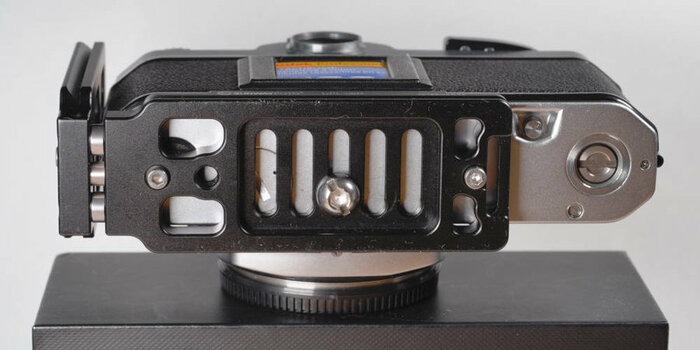

Die Basis war ein Universalwinkel DPL-06R von Sunwayfoto. Es ist nämlich wichtig, dass der Winkel kein Langloch hat, sondern Querschlitze, da das Stativgewinde der FE2 und auch das der F4 alles andere als mittig ist. Der Winkel hat 5 Schlitze. Die Verdrehsicherung erfolgt über einen Steg an der Kamerarückseite. Dieser ist etwa 2mm hoch. Das reicht bei der FE2, um die Rückwand nicht zu blockieren. Bei der F4 ist da massig Platz. Der Abstand vom Zentrum des Stativgewindes bis zur Rückseite der Kamera darf etwa 26 mm sein. Der Abstand vom Stativgewinde zur - von hinten - linken Kante der Kamera muss für die jeweiligen 5 Schlitze etwa 39,5 mm, 48,4 mm, 57,3 mm, 66,2 mm oder 75 mm betragen. Wobei das der äußerste Rand der Kamera sein muss. Der vertikale Überstand des Seitenteils des Winkels beträgt 70mm. Mit den Gurtösen geht sich das bei der FE2 knapp aus, obwohl der Winkel bis auf Höhe ISO Einstellscheibe reicht.
Alles potentiell ungenaue Linealmessungen.

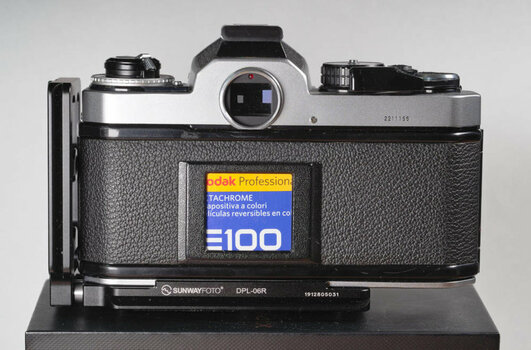

Bei der FE2 lag der Abstand zwischen 2 Schlitzen. Da ich den Winkel eng anliegend wollte, musste der senkrechte Teil des Winkels abgeschraubt und über Abstandshalter befestigt werden. Da ist Improvisation gefragt. Wer auf Äußeres Wert legt, für den verbietet sich ein Stapel Beilagscheiben. Nach tagelanger Recherche waren die optimalen Bauteile gefunden. Eine Fahrradkette für BMX Räder wurde angeschafft. Single Speed Ketten haben breitere Glieder als Ketten für Mehrgangschaltungen und es waren 3 mm gefordert. Die Kette wurde um zwei Glieder gekürzt und diese zerlegt, sodass die Innenringe abgenommen werden konnten. Die sind verchromt. Es hätte die Kette auch in Schwarz oder Gold gegeben, aber wir wollen es nicht übertreiben. Chrom passt zur Gehäusefarbe der Kamera. Der Abstand vom Innendurchmesser des Chromrings zur Schraube wurde mit je einem Stück Isolierung überbrückt, welches zwei Kabelschuhe zum Aufquetschen aus dem KFZ Bedarf gespendet hatten. Zur Sicherheit wurden die Originalschrauben gegen etwas längere getauscht, um sicheren Halt zu gewährleisten. Bei so einer großen und schweren Kamera wie der F4 sollte man es wohl mit Abstandhaltern nicht übertreiben, aber die von mir realisierten 3 mm würden auch einer schwereren Kamera stabilen Halt bieten.
Wer sich an einem Spalt zwischen Kamera und senkrechter Platte nicht stört, kann natürlich auf solche Veredelungen verzichten. Sollte jemand diesen Winkel für eine Digitalkamera in Erwägung ziehen, ist zu beachten, dass der Zugang zu Kabelanschlüssen unter Umständen blockiert wird. Detto ist dieser nicht für Kameras geeignet, welche ein Klappdisplay mit Seitenscharnier haben.
Der Winkel würde in dieser Modifikation auch auf die Voigtländer Bessa R passen. Hier müsste aber eine Ecke des Anti-Verdrehsteges abgefeilt werden, da die Rückwand dort breiter wird.
